Serveur en surchauffe ? Un guide pour le refroidissement en rack.

Introduction : Pourquoi votre baie de serveurs est une véritable bombe à retardement

La chaleur est le tueur silencieux dans le monde de l'informatique. Toutes les pièces de votre baie de serveurs, l'unité centrale qui traite des milliards de cycles par seconde, les disques durs qui tournent à plus de 7 200 tours par minute, tout cela produit de l'énergie thermique. Une seule lame d'un serveur peut générer la même quantité de chaleur qu'un petit radiateur. Mettez-en 10, 20 ou 40 dans une armoire métallique. En l'absence de stratégie, vous n'avez pas construit une centrale informatique ; vous avez créé un four très coûteux qui explosera littéralement lorsqu'il sera sollicité au maximum de ses capacités.

Il ne s'agit pas d'une hyperbole. Des études menées par divers opérateurs de centres de données ont montré que chaque fois que la température de fonctionnement optimale augmente de 10 °C, la fiabilité à long terme des équipements électroniques se dégrade d'au moins la moitié. Les effets vont d'une lenteur pénible et de redémarrages arbitraires à des pannes matérielles désastreuses et à des pertes de données irréparables. Le rack de serveurs, qui constitue le cœur de votre entreprise ou de vos projets personnels, peut se transformer en une bombe à retardement de chaleur, prête à interrompre votre processus de travail et à briser les taux de performance optimaux.

C'est une bombe qu'il faut désamorcer. Nous allons laisser derrière nous l'angoisse de la surchauffe et entrer dans l'atmosphère réelle et pratique du refroidissement en rack. En apprenant les concepts de base de la circulation de l'air, en choisissant le matériel adéquat et en comprenant les pièges les plus courants, vous serez en mesure de construire un environnement stable, cohérent et frais pour abriter votre équipement important.

Comment fonctionne le refroidissement par montage en rack ?

Il s'agit précisément de la gestion stratégique des flux d'air. Le concept est simple : pour maintenir les performances maximales de votre équipement, vous devez soigneusement extraire les gaz chauds de votre système et les remplacer par de l'air ambiant frais.

Imaginez que votre baie de serveurs soit une paire de poumons. Il doit inspirer de l'air frais et expirer de l'air chaud. La plupart des serveurs et des équipements de réseau modernes intègrent un flux d'air d'avant en arrière. L'avant de l'appareil aspire de l'air frais, qui passe sur les parties internes chaudes (CPU et RAM), et l'air chaud est ensuite expulsé à l'arrière.

Un bon plan de refroidissement pour montage en rack permet d'amplifier ce processus naturel. Il fournit un canal approprié par lequel l'air se déplace dans l'ensemble de l'armoire. Cela se fait généralement en créant des allées chaudes et des allées froides.

• Allée froide : Le côté du rack dans lequel l'air frais est introduit. Toutes les prises d'air de l'équipement doivent être orientées dans ce sens.
• Allée chaude : L'arrière du rack, où l'air chaud s'accumule et est évacué par les ouvertures de l'équipement.

Vous éliminez le cycle d'augmentation constante des températures en ne permettant pas à l'air chaud de recirculer vers l'avant et d'être à nouveau ingéré par l'équipement. Le dispositif que vous utilisez pour mettre en œuvre cette séparation critique et garantir que l'air frais est toujours disponible là où il est le plus nécessaire, pour que vos serveurs fonctionnent de manière optimale à long terme, est le matériel de refroidissement pour montage en rack, qu'il s'agisse d'un simple panneau de ventilateurs ou d'un climatiseur plus complexe.

Principaux types de solutions de refroidissement en rack

Une solution de refroidissement dépend entièrement de vos besoins, qu'il s'agisse d'un simple commutateur réseau dans un placard ou d'une grappe de serveurs à haute densité. Le marché regorge d'alternatives, qui présentent toutes leurs propres avantages.

Flux d'air actif : Plateaux et panneaux de ventilation pour rack

Le flux d'air actif est le plus populaire et le moins coûteux dans la grande majorité des baies de petite et moyenne taille soumises à des charges thermiques modérées. Il s'agit essentiellement de plateaux ou de panneaux sur lesquels sont fixés plusieurs ventilateurs et qui sont installés directement dans le rack standard de 19 pouces. Leur rôle est simple : ils sont considérés comme un multiplicateur de force du flux d'air et la base d'un système de ventilation stable.

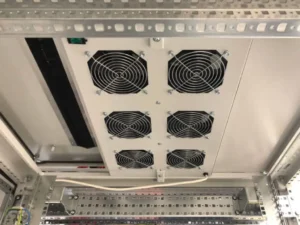

• Ventilateurs de toit : Les unités de ventilation Rooftop sont montées sur le dessus du rack pour tirer l'air chaud vers le haut et l'extérieur de l'armoire. Ils fonctionnent selon la loi naturelle de la convection (l'air chaud monte) et constituent une option très efficace pour l'évacuation générale de la chaleur.
• Plateaux de ventilation horizontaux : Les plateaux de ventilation horizontaux sont des dispositifs de montage en rack 1U ou 2U qui peuvent être installés dans un rack de manière stratégique pour cibler un point chaud, tel qu'une zone d'ombre. serveur ou un gros commutateur réseau, ou peut être utilisé pour forcer l'air à circuler de l'avant vers l'arrière du rack. Ce type de système de ventilation permet de maintenir un flux d'air constant même dans le cas d'une configuration dense.

Ce sont de bonnes solutions jusqu'à des charges thermiques d'environ 3 kW par rack. Elles sont relativement bon marché, simples à installer et bien plus efficaces que la ventilation passive d'un conteneur en soi.

Refroidissement direct : Climatiseurs montés sur châssis

Le refroidissement direct est à envisager lorsque la quantité de chaleur produite dans le rack dépasse la capacité des ventilateurs (généralement plus de 3 kW). Les climatiseurs pour montage en rack sont de simples systèmes en boucle fermée qui refroidissent activement l'air dans le boîtier.

Ces unités ne servent pas seulement à déplacer de l'air, mais elles fonctionnent comme un climatiseur classique. Elles aspirent l'air chaud à l'intérieur du rack, le font passer sur des serpentins d'évaporation remplis de réfrigérant pour le refroidir, puis renvoient l'air refroidi dans le rack, généralement en direction des prises d'air de l'équipement. La chaleur piégée est ensuite évacuée hors de l'unité, généralement dans une pièce plus grande ou par un conduit spécial. Il s'agit de solutions robustes pour les points chauds d'un centre de données ou pour refroidir les appareils dans un endroit qui ne dispose pas d'une climatisation dédiée au niveau de la pièce, comme un entrepôt ou un local technique.

Stratégies avancées : Confinement et refroidissement par liquide

À l'extrémité thermique de l'échelle de gestion, on trouve des approches adaptées aux configurations des centres de calcul à haute performance (HPC) et des centres de données denses avec des charges thermiques supérieures à 20 kW/rack.

• Confinement : Dans cette méthode, des cloisons, des portes ou des panneaux de toit sont utilisés pour séparer physiquement les allées chaudes et les allées froides. La façon la plus simple de procéder est d'enclore l'ensemble de l'allée chaude ou de l'allée froide de manière à ce que 100 % de l'air froid entrant soit dirigé vers l'équipement de refroidissement et que 100 % de l'eau chaude évacuée soit collectée et renvoyée vers le système de refroidissement primaire. L'efficacité et la prévisibilité du refroidissement s'en trouvent ainsi doublées.
• Refroidissement liquide : Les processeurs et les GPU devenant de plus en plus puissants, l'air ne sera pas toujours un moyen de refroidissement adéquat. Le refroidissement liquide direct sur la puce utilise un liquide de refroidissement dans des tuyaux qui s'écoulent directement vers une plaque froide sur le processeur, où il absorbe la chaleur de manière beaucoup plus efficace que l'air. La chaleur est ensuite évacuée vers un échangeur de chaleur. Il s'agit du type de refroidissement informatique le plus efficace et le plus complexe actuellement disponible sur le marché.

Comment choisir la bonne solution : Facteurs clés à prendre en compte

Une fois que vous avez une idée précise de ce qui est disponible, que faites-vous pour choisir la bonne solution ? Cela dépend de quelques paramètres importants et d'une évaluation réaliste de vos besoins.

Calcul du débit d'air (CFM) et de la charge thermique (BTU)

La première chose à faire est de quantifier votre problème.

• Charge thermique (BTU) : La puissance calorifique de tout équipement électronique est normalement exprimée en British Thermal Units (BTU) par heure. Cette valeur figure généralement dans les spécifications du fabricant. Le calcul de la charge hémolytique totale est très simple : il suffit d'additionner les valeurs BTU de chaque équipement de votre rack. Une ligne directrice simple est que Watts x 3,41 = BTU/hr.
• Débit d'air (CFM) : Le débit d'air est exprimé en pieds cubes par minute (PCM). Ce chiffre indique la quantité d'air qu'un ventilateur ou une unité de refroidissement peut faire passer. Une augmentation des PCM accroît la circulation de l'air. Le nombre de PCM requis dépend donc de la charge thermique et de l'élévation de température maximale souhaitable (ΔT) à l'intérieur du rack.

Il est important de sélectionner la capacité de refroidissement appropriée. Un choix insuffisant entraînera une surchauffe, et un choix excessif un gaspillage d'énergie et des dépenses inutiles.

Équilibrer la performance et la tranquillité : L'importance du dBA (niveau de bruit)

Le bruit des ventilateurs n'est pas surprenant dans un centre de données spécialisé. Cependant, le bruit est une considération très importante lorsque vous placez votre rack dans un bureau, un studio ou un laboratoire à domicile. Le niveau sonore des ventilateurs est exprimé en décibels (dBA). Une augmentation de 3 dBA est à peine perceptible, tandis qu'une augmentation de 10 dBA est perçue comme un doublement du niveau sonore.

C'est là qu'intervient un compromis important. En règle générale, plus le CFM est élevé (amélioration des performances), plus le dBA est élevé (augmentation du bruit). Mais le type de ventilateur est très différent. Un ventilateur bien conçu est capable de déplacer un grand volume d'air avec un niveau sonore nettement inférieur à celui d'un ventilateur moins coûteux et moins efficace.

Ne vous contentez pas de prendre en compte le plus grand CFM lorsque vous choisissez des solutions. Trouvez une valeur de CFM qui correspond à un niveau de dBA confortable pour travailler ou vivre.

Pourquoi le ventilateur est le cœur de votre système de refroidissement en rack ?

Bien que nous ayons parlé de systèmes complexes, il n'en reste pas moins que dans la plupart des systèmes de refroidissement en rack, le composant le plus important est le simple ventilateur. C'est le propulseur de tous vos plans de circulation d'air. Un boîtier rackable AC dépend toujours des ventilateurs pour déplacer l'air, et un plateau de ventilateur n'est que le moteur et les pales. La qualité des ventilateurs utilisés par l'ensemble de votre système de refroidissement, et la façon dont ils sont combinés avec d'autres matériels de support tels qu'une PDU, déterminent les performances, la longévité et l'acoustique de l'ensemble du système.

Au-delà de la simple liste de spécifications, on retrouve quelques caractéristiques d'un ventilateur haut de gamme :

• Type de palier : Ce type de roulement détermine la durée de vie du ventilateur et son niveau de bruit. Les roulements à manchon de mauvaise qualité ont une durée de vie courte, tandis que les roulements à double bille de qualité supérieure ont une durée de vie très longue et des performances régulières.
• Technologie du moteur : Les ventilateurs actuels sont alimentés par des moteurs CC sans balais contrôlés par PWM (Pulse Width Modulation). Cela permet de contrôler intelligemment la vitesse du ventilateur en fonction de la température, afin d'obtenir des performances élevées lorsque cela est nécessaire, et un fonctionnement presque silencieux au ralenti.
• Conception de la lame : La forme, l'inclinaison et la courbure des pales du ventilateur (l'aérodynamique) sont soigneusement étudiées pour capter le maximum de flux d'air et le minimum de turbulences, qui sont la première cause de bruit.
• Construction et durabilité : Le matériau de construction et la capacité du ventilateur à résister aux conditions environnementales telles que la poussière et l'humidité sont les mesures directes de sa fiabilité.

La décision d'utiliser une solution de refroidissement implique la décision d'utiliser un ventilateur. Le choix d'un ventilateur construit selon des principes industriels est l'ultime police d'assurance contre les temps d'arrêt coûteux de l'équipement très onéreux qu'il protégera. Lors de l'utilisation de racks à haute densité, il est important de combiner des ventilateurs de qualité et une PDU correctement contrôlée qui assure une alimentation stable et un refroidissement constant afin de minimiser la probabilité de pannes inattendues.

L'avantage ACDCFAN : Au-delà du flux d'air, une vraie fiabilité

Lorsque votre ventilateur tombe en panne, il cause des dommages dévastateurs à vos coûteux serveurs. C'est pourquoi la qualité du ventilateur ne peut être compromise. ACDCFAN n'est pas un composant mais un ventilateur de qualité industriellevotre police d'assurance avec votre système, et il fournit :

• Fiabilité extrême : Nos ventilateurs sont construits à l'aide de roulements à billes de haute qualité et à longue durée de vie, ce qui leur confère une durée de vie de plus de 70 000 heures, soit près de huit ans, 24 heures sur 24, 7 jours sur 7, sans interruption. La qualité de cette construction industrielle, comme notre étanchéité IP68, assure une protection réelle et durable de votre investissement.
• Fonctionnement doux et silencieux : A travers conception aérodynamique avancée des palesNos ventilateurs résolvent le problème persistant du compromis entre le débit d'air et le bruit, offrant un refroidissement puissant sans transformer votre espace de travail en une soufflerie. Ceci est couplé avec Contrôle intelligent de la vitesse par PWMpermettant aux ventilateurs de s'intégrer au contrôleur de votre système.
• Confiance professionnelle : Dans les environnements professionnels et commerciaux, la confiance n'est pas négociable. Notre série complète de certifications (UL, CE, TUV, EMC) et la conformité RoHS 2.0 constituent une assurance indiscutable de sécurité, de qualité et de performance de niveau professionnel.

Masterclass sur le débit d'air : Explication de la pression positive et de la pression négative

Lorsque vous mettez vos ventilateurs en place, la façon dont vous les disposez induira une atmosphère de pression positive ou négative dans le rack. Il s'agit d'un niveau de compréhension avancé qui peut avoir un effet massif sur l'efficacité du refroidissement et la propreté de l'équipement.

• Pression négative : Ce résultat est obtenu lorsqu'il y a plus de ventilateurs qui repoussent l'air que de ventilateurs qui l'aspirent. Cela laisse un petit vide qui entraîne l'air dans toutes les ouvertures ou trous non filtrés du rack. Cela fonctionne bien pour empêcher la chaleur d'entrer, mais cela attire beaucoup de poussière.
• Pression positive : C'est l'inverse qui se produit, en augmentant la puissance des ventilateurs d'admission par rapport à celle des ventilateurs d'échappement. La légère surpression dans le rack fait sortir l'air par des trous non filtrés. Cela permet d'éviter la poussière car l'air n'est aspiré que s'il a déjà été filtré par les ventilateurs.

La plupart des baies de serveurs à usage général peuvent utiliser une configuration à pression équilibrée ou marginalement positive, ce qui constitue une excellente combinaison de refroidissement et de contrôle de la poussière.

Erreurs courantes dans le refroidissement par montage en rack (et comment les éviter)

La moitié de la bataille est un bon investissement en matériel. Même les meilleurs ventilateurs sont détruits par une mauvaise mise en œuvre. Voici quelques-uns des pièges à éviter :

1. Ignorer les panneaux d'occultation : Tous les espaces U ouverts et inutilisés de votre rack sont des fuites potentielles. L'air froid ou l'air vicié peut revenir à l'avant par ces trous, polluant ainsi votre allée froide. L'un des investissements les plus simples, mais aussi les moins utilisés, en matière de refroidissement consiste à installer des panneaux d'obturation simples et peu coûteux.
2. Mauvaise gestion des câbles : Un nid de câbles à l'arrière de votre rack deviendra comme un "nid de rats", empêchant l'évacuation de l'air chaud. Cette chaleur peut s'accumuler et réduire considérablement l'efficacité du refroidissement. Installez des gestionnaires de câbles et des colliers de serrage pour créer des voies de sortie d'air bien ordonnées.
3. Combinaison de la direction du flux d'air : Lorsque certains ventilateurs sont installés pour assurer l'aspiration et d'autres pour assurer l'évacuation sans plan d'action (par exemple, dans le même plan horizontal), il en résulte des turbulences d'air plutôt qu'un flux régulier. L'air ainsi brassé ne refroidira pas beaucoup votre équipement. Les ventilateurs doivent tous se déplacer dans la même direction.

Conseils d'installation simples pour une efficacité de refroidissement maximale

• En haut et en bas : Avec seulement deux ventilateurs, l'une des meilleures choses à faire est d'installer un ventilateur d'admission en bas à l'avant du rack (pour aspirer l'air frais) et un ventilateur d'extraction en haut à l'arrière du rack (pour évacuer l'air chaud).
• Combler les lacunes : Remplir tous les espaces U vides avec des panneaux d'obturation. Ce n'est pas une option pour un refroidissement efficace.
• Prévoir de l'espace : Il doit y avoir au moins quelques centimètres d'espace entre le rack à l'avant et à l'arrière pour permettre à l'air de circuler librement. Le fait de serrer un rack contre un mur est la formule de la surchauffe.
• Filtrez vos apports : Si vous utilisez des ventilateurs d'admission dans un environnement qui n'est pas très propre, utilisez des filtres pour ventilateurs. Lorsqu'un dissipateur thermique est obstrué, il n'est pas efficace. N'oubliez pas de laver les filtres.

Conclusion : Gardez la tête froide et protégez votre investissement

Surchauffe des serveurs n'est pas un destin inévitable ; c'est un problème d'ingénierie qui peut être résolu. Lorsque vous comprenez qu'un bon refroidissement est une science du flux d'air contrôlé, vous pouvez sortir de la panique réactive et du contrôle. Vous disposez désormais d'un modèle pour évaluer votre charge thermique, en savoir plus sur les différents types de solutions et choisir votre matériel sur la base de données empiriques, telles que les CFM et les dBA, plutôt que sur la base de ce que prétend le service marketing.

Au cœur d'un système de refroidissement par air efficace se trouve un élément conçu pour être durable et précis. La finition du ventilateur - son roulement, son moteur et sa structure - est ce qui décidera si votre système de refroidissement sera un protecteur fidèle ou un échec. En mettant l'accent sur les pièces de qualité industrielle, vous investissez votre argent dans la tranquillité et la santé future de l'ensemble de votre infrastructure informatique.

Vous devez planifier votre flux d'air, installer vos pièces de la bonne manière et éviter tous les pièges. De cette manière, vous économiserez votre investissement, vous pourrez profiter d'une performance maximale et vous resterez au frais sous la pression. Si vous avez besoin d'une aide professionnelle pour choisir les ventilateurs à haute fiabilité qui conviennent à votre installation, le service d'ingénierie d'ACDCFAN sera en mesure d'effectuer une première analyse de votre projet dans un délai de 12 heures.
