Cálculos de ventiladores de refrigeración de armarios: Guía paso a paso

El calor es el asesino silencioso en el mundo de la automatización industrial y la ingeniería eléctrica. No importa en qué tipo de armario de distribución de energía de alta tensión esté trabajando, o qué tipo de panel de control estanco esté manejando en una línea de producción, la temperatura del interior de su armario es directamente proporcional a la vida útil y la estabilidad de sus piezas. Incluso un aumento de la temperatura de 10 °C (18 °F) en los componentes electrónicos sensibles, como los variadores de frecuencia (VFD) y los controladores lógicos programables (PLC), puede reducir a la mitad el tiempo medio entre fallos (MTBF).

La gestión térmica no puede ser una cuestión de conjeturas, sino una ciencia basada en la convección forzada. Aunque puede ser necesario un acondicionador de aire especial en algunos de los entornos de alta temperatura, la gran mayoría de las aplicaciones industriales pueden controlarse eficazmente con ventiladores del tamaño adecuado. Recorrido Esta guía ofrece un recorrido profesional y detallado del cálculo de un ventilador de refrigeración de un armario, de forma que se obtenga la cantidad adecuada de flujo de aire para garantizar que la integridad del sistema no se vea comprometida, así como para evitar las trampas del exceso de ingeniería o, lo que es peor, del subenfriamiento.

Por qué son importantes los cálculos térmicos precisos

¿Para qué sirve calcular y no limitarse a poner el ventilador más grande posible que quepa en el recorte? La precisión en la gestión térmica responde a tres importantes necesidades empresariales: Fiabilidad, eficiencia y control de costes.

1. Longevidad de los componentes: Los semiconductores son muy sensibles al estrés térmico. La precisión de los cálculos de refrigeración de armarios eléctricos garantiza la limitación de los puntos calientes internos para que las piezas funcionen dentro de su óptimo térmico.
2. Tiempo de funcionamiento: Los disparos térmicos y las paradas desafortunadas pueden costar a una fábrica miles de dólares por hora. Existen los cálculos correctos para dar el techo de seguridad necesario para adaptarse a las temperaturas ambiente máximas del verano.
3. Evitar el exceso de especificaciones: Los ventiladores más grandes consumen más energía y producen más ruido y, lo que es más importante, arrastran más polvo y contaminantes. Calculando los CFM (pies cúbicos por minuto) exactos, se maximiza el ciclo de mantenimiento del filtro y el consumo de energía.

Paso 1: Cálculo de la carga térmica total (vatios)

En cualquier cálculo de un ventilador de refrigeración de un recinto, primero hay que determinar la cantidad total de calor (Q) que se va a descargar. Este calor se obtiene a través de dos fuentes principales, a saber, la disipación de energía interna y las ganancias ambientales externas.

1. Disipación de potencia de los componentes internos

Cualquier aparato electrónico tiene su índice de eficiencia. La energía que no se convierte en trabajo se emite en forma de calor. Para determinar la carga térmica interna total (P-interna), hay que sumar los valores de la disipación de calor de cada componente.

• VFD e inversores: Suelen ser las mayores fuentes de calor. La regla general es que la cantidad de calor disipado es de 2% a 3% de la potencia nominal. En el caso de un accionamiento de 10 kW, o 200-300 vatios de calor.
• Fuentes de alimentación: Examina la eficiencia. Una fuente de 500W tiene 100W de calor a plena carga y es 80% eficiente.
• Transformadores, Inductores: A menudo, estos dispositivos incluyen determinados valores de pérdida de calor en sus fichas técnicas.
• PLC y E/S: Suelen ser inferiores, pero en bastidores densos pueden ser significativos (por ejemplo, 10-50 vatios).

Pista: No especifique la potencia nominal en la placa de características, sino la disipación térmica o la pérdida de potencia en el manual técnico.

2. Consideración de la carga solar y el calor radiante

Siempre que su armario esté al aire libre o cerca de un horno, el entorno proporcionará un efecto de calentamiento a la superficie del armario. Este es el Q-env o la ganancia de calor ambiental.

La ecuación simplista de la ganancia solar es:

Q-solar = A × α × S

Dónde:

• A = Superficie expuesta (m² o pies²).
• α (alfa) = Coeficiente de absorción (depende del color del armario).
• S = Intensidad solar (normalmente 500-1000 W/m² según la latitud).

Tabla 1: Coeficientes de absorción solar (α) para diferentes superficies de cerramiento

Paso 2: Determinación del delta T objetivo (ΔT)

La diferencia entre la temperatura interior máxima admisible (T-interior) y la temperatura ambiente (exterior) máxima prevista (T-ambiente) se denomina delta T (ΔT).

ΔT = T-interna - T-ambiente

• T-interna: Normalmente se ajusta a 35°C o 40°C (95°F a 104°F) para la mayoría de la electrónica industrial.
• T-ambient: Debe diseñarse para el peor de los casos. En agosto, cuando la temperatura máxima del aire ambiente en la planta es de 30 °C, esa es la temperatura ambiente.

El ΔT más pequeño debe tener una cantidad de aire mucho mayor. Suponiendo que la temperatura ambiente sea de 35 °C y que quieras que la temperatura interior sea de 40 °C, tu DT es de sólo 5 °C. Esto necesita un ventilador extremadamente potente en comparación con un ΔT de 15°C.

Paso 4: La fórmula básica: conversión de vatios a CFM

Después de obtener su carga térmica total (P en vatios) y su ΔT, puede utilizar la fórmula que puede encontrar en la industria básica para calcular el suministro de aire necesario.

La fórmula imperial:

CFM = (3,17 × vatios P) / ΔT-°F

La fórmula métrica:

m³/h = (3,1 × vatios-P) / ΔT-°C

Ejemplo de cálculo:

Consideremos un armario que tiene una carga térmica acumulada de 600 vatios. La temperatura ambiente más alta es 30°Cy queremos mantener la temperatura interna a 40°C.

1. ΔT = 40 - 30 = 10°C.
2. Utilizando la fórmula métrica: m³/h = (3,1 × 600) / 10 = 186 m³/h.
3. Para convertir a CFM: 186 × 0,588 = 109,3 CFM.

A estas alturas, la mayoría de los aficionados se limitan a comprar un ventilador de 110 CFM. Esto es un error. Debe tener en cuenta la resistencia del recinto en el mundo real.

Paso 5: Tener en cuenta la presión estática y la resistencia del sistema

En los cálculos de ventiladores de refrigeración de armarios, la clasificación de CFM de la caja del ventilador es el flujo de aire libre, es decir, el ventilador está suspendido en el aire libre sin arrastre. Dentro de un armario, el aire tiene que luchar a través de filtros, alrededor de imponentes haces de cables y sobre elementos de gran tamaño. Esta resistencia se denomina Presión estática (Ps).

Cómo calcular los requisitos de presión estática

El cálculo preciso de la presión estática es posible gracias al uso de complicados programas informáticos de CFD. En la mayoría de las aplicaciones, sin embargo, tomamos un Factor de Impedancia.

• Impedancia baja: Caja grande, pocos componentes, sin filtros. (Pérdida: ~10-15%)
• Impedancia media: Panel de control estándar con filtros de polvo básicos. (Pérdida: ~30-40%)
• Alta impedancia: Componentes de alta densidad, filtros HEPA finos o recorridos de aire complicados. (Pérdida: ~50-70%)

Con un ejemplo en el que se requiere alcanzar 110 CFM y se tiene un filtro estándar (Impedancia Media) se iría a buscar un ventilador que pudiera suministrar 110 CFM a una presión estática particular, o se podría buscar un ventilador de Aire Libre que pudiera suministrar 160-170 CFM para compensar la caída.

Lectura de las curvas de rendimiento de los ventiladores

Todos los fabricantes de ventiladores profesionales disponen de una curva P-Q (presión frente a caudal).

1. Eje X: Caudal de aire (CFM).
2. Eje Y: Presión estática (In-H2O o Pa) El rendimiento real del ventilador será un punto de dicha curva. La zona alta de la curva que se desea tener está en la zona de alto rendimiento y no en los extremos, donde el ventilador es bastante ruidoso e ineficaz.

Si desea conocer más detalles sobre la curva de rendimiento, consulte nuestro blog anterior ¡Aquí!

Errores comunes de cálculo y cómo evitarlos

Las fórmulas anteriores no están exentas de errores, ni siquiera con errores. Los errores más comunes con los que tienen que lidiar los ingenieros son:

1. Sin tener en cuenta la altitud: La densidad del aire a gran altitud es menor. Cuando el armario está situado a gran altitud, se necesitan unos 20% CFM más para obtener el mismo nivel de refrigeración que a nivel del mar.
2. Falta de atención a la densidad/humedad del aire: Tanta humedad puede alterar la capacidad del aire para absorber calor.
3. La trampa del escape uno a uno: Con un ventilador de aspiración grande y un respiradero de escape pequeño y limitador, la presión estática se disparará hasta el techo y el ventilador se apagará en vanos intentos de generar movimiento en el aire.

Por tanto, la gestión térmica es más un arte que una ciencia. Aunque se basa en fórmulas, es la selección de un socio fabricante de confianza lo que garantiza el éxito futuro. Un fabricante profesional no sólo le vende una pieza, sino que también conoce los detalles de la densidad del aire, la fricción de los cojinetes y el par del motor. Cuando hay mucho en juego, como las redes eléctricas o la fabricación de precisión, se puede contar con un fabricante con un pedigrí de ingeniería establecido como la mejor precaución que se puede computar.

Selección del tipo de ventilador adecuado para su aplicación

La selección de la tecnología del ventilador no es menos importante que el propio cálculo. Tanto si se opta por CA, CC o incluso el más reciente Tecnología CE determinará el tamaño de la huella energética de su armario y las capacidades de control.

Tabla 2: Comparación de tipos de ventiladores para armarios industriales

El hardware no debe ser irrelevante para que los ventiladores de refrigeración de armarios transformen sus cálculos en realidad. ACDCFAN se centra en la calidad industrial soluciones de refrigeración medianas y pequeñas diseñados para soportar los entornos más exigentes.

• Herrajes de alta calidad: Nuestras monturas están diseñadas con aleación de aluminio ADC-12, con un contenido de cobre 3-5%, y garantizan una buena rigidez y disipación del calor en comparación con las alternativas de plástico.
• Fiabilidad extrema: Nuestros ventiladores están fabricados con cojinetes de NMB japonés (70.000 horas de vida útil) e hilo de cobre de clase H (180 °C), lo que significa que pueden vivir incluso en el mismo calor que están hechos para eliminar.
• Protección robusta: Cuando se trata de aplicaciones costeras o a gran altitud, nuestros ventiladores de vacío con clasificación IP68 y acabados anticorrosión de grado C5 superarán a los demás hasta el punto de fallar.
• Logística rápida: Erradicamos los tiempos de inactividad, donde la capacidad mensual de nuestras unidades DC/EC es de 80 mil, y nuestra entrega en 7 días se realiza en el 80 por ciento de nuestra línea AC.

Herramientas y recursos para simplificar sus cálculos

No es necesario hacerlo todo con lápiz y papel. Para comprobar tus matemáticas, puedes utilizar varios recursos:

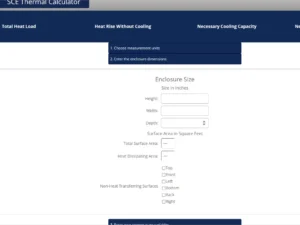

• Calculadoras de refrigeración en línea: Varios fabricantes de armarios ofrecen calculadoras en Internet en las que se introducen los componentes y se obtienen los CFM. Puede acceder a una calculadora de refrigeración de armarios haciendo clic en aquí.

Fuente: Calculadora térmica de SCE

• Normas NEMA e IEC: NEMA 250 o IEC 60529 para elegir adecuadamente el ventilador y el filtro y no degradar la clasificación ambiental de la caja (por ejemplo, NEMA 12 o IP54).
• Curvas PQ por fabricantes: Siempre que piense comprar un modelo de ventilador, descargue la ficha técnica exacta en PDF del modelo de ventilador para asegurarse de que funciona correctamente bajo presión.

Optimización de los patrones de flujo de aire dentro de la carcasa

Los cálculos de los ventiladores de refrigeración de armarios más eficientes del mundo no servirían de nada si el aire no pasa por los lugares correctos.

El método de "empujar" frente al de "tirar

• Presión positiva (empujar el aire hacia dentro): Para ello, se coloca el ventilador en la toma inferior y se fija un filtro, lo que crea una presión positiva. Esto empuja el aire fuera de todas las aberturas y juntas, y evita que el polvo que no se filtra se filtre en el armario. Este es el procedimiento industrial favorable.
• Presión negativa (extracción de aire): Colocando el ventilador en el soporte superior, el aire puede salir hacia fuera. Esto es más eficaz para eliminar las bolsas de aire caliente, pero puede expulsar polvo a través de las juntas de las puertas no selladas.

Colocación estratégica para evitar cortocircuitos de aire

Cuando la admisión y el escape están demasiado cerca, pueden producirse casos de cortocircuito de aire. No hay contacto entre el aire frío y el variador de frecuencia o la fuente de alimentación.

• Regla de oro: Coloque la admisión en la parte inferior y el escape en la esquina superior opuesta. La circulación de aire en el armario debe ser en diagonal en todas las direcciones.

Conclusión

Una buena gestión térmica es un equilibrio entre un cálculo meticuloso de la refrigeración del armario eléctrico y un hardware de calidad. Estos pasos: estimar la carga térmica total, establecer una ΔT alcanzable y considerar una presión estática realista en el armario, le sacarán del mundo de las conjeturas y le llevarán al mundo de la certeza técnica.

Es importante recordar que un ventilador de refrigeración no es simplemente una pieza giratoria de aspas; es la política de todo el sistema de control. Elegir un ventilador de cualquier fabricante profesional, que haga hincapié en el uso de una estructura mejorada, rodamientos fiables y una seguridad medioambiental extrema, es una garantía de que los valores que ha elaborado sobre el papel se transformarán en años de trabajo dedicado sobre el terreno.

¿Está preparado para aplicar su estrategia térmica? Asegúrese de que su próximo proyecto contará con el apoyo de los ventiladores de refrigeración medianos y pequeños más potentes del sector.
